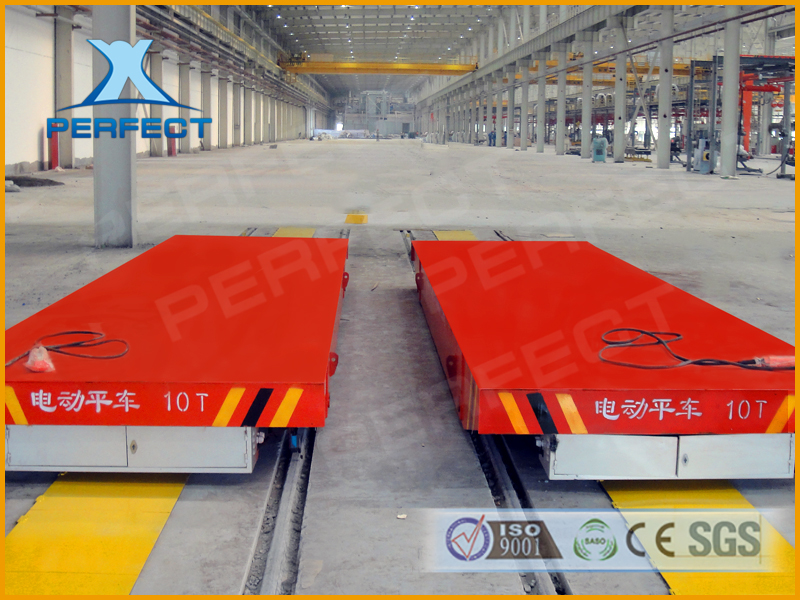

BHX系列電動平車是 滑觸線供電式電動平車。其是在軌道側面開設地溝，地溝內安 裝 滑觸線，地溝上鋪設有單面用鉸鏈固定于地上的蓋板。電動平車運行時通過安裝在平車上的地溝 翻板裝置，將蓋板掀起，翻板裝置內有同 滑觸線集電器聯接的電纜。電動平車通過后蓋板自動放回 地面。能保證無軌車輛順利通過。地溝翻板滑觸線型電動平車不受運行距離的限制。

BHX 滑觸線供電 電動平車主要技術參數

型號

BHX

BHX-6

BHX-10

BHX-16

BHX-25

BHX-40

BHX-63

BHX-100

BHX-160

BHX200

額定載重量

6

10

16

25

40

63

100

160

200

臺面尺寸

長 L

3600

3600

4000

4500

5000

5600

6300

8000

8200

寬 B

2000

2000

2200

2200

2500

2500

2800

2800

2800

高 H

550

550

600

650

700

850

900

1100

1250

運行速度（m/min）

30

30

30

30

25

25

20

20

20

輪    距A（mm）

2000

2200

2200

2500

2800

3200

3600

4500

4500

軌內側距C（mm）

1435

1435

1435

1435

1635

1735

1835

2000

2000

車輪直徑  (mm)

300

300

400

400

500

600

700

700

700

底部間隙 （mm）

50

50

50

60

60

60

60

70

70

電機型號/功率（KW）

YZ132M1-6

YZ132M2-6

YZ160M1-6

YZ160M2-6

YZ160M2-6

YZ160L-6

2.2

3.7

5.5

7.5

2X7.5

2X11

電纜方式

 滑觸線

380V

推薦鋼軌型號

P24

P24

P38

P43

QU80

QU100

車輪數量

4

4

4

4

8

8

最大輪壓

1.91

3.21

4.87

7.5

11.5

16.9

27.6

22.8

28.5

參考重量

3.4

3.72

4.2

6

7.5

11.4

15.2

25.5

31.5

說明：

1）其軌距、臺面尺寸、額定起重量可根據用戶需求另行設計、制造。

2）無線遙控裝置可選

3）可選變頻器調速電控

4) 路軌車來回走設定系統

5）路軌車遇人2米自動停車、報警
